nginx ingress controller tcp 설정

개발자는 DBeaver , MySQL Workbench 와 같은 DataBase Tool 을 이용하여 Table 의 schema , Data 를 확인하기 때문에 db 접근이 가능해야한다. (pod 내에서 shell로 가능하긴하지만.. 매우 불편하다.)





k8s 에 띄운 service 는 ingress 를 설정한 후 외부에서 접근할 수 있게 되지만

mysql 은 ingress만 생성한다고 외부에서 접근하여 DB connection 을 이용할 수 있는 것은 아니다.



# TCP 를 사용하는 port 를 ingress controller 에 설정해줄것



방법 설명 요약

k8s Ingress 객체는 TCP, UDP port로 routing하기 위한 service를 지원하지 않는다.

때문에 Ingress controller는 이를 지원하기 위해 --tcp-services-configmap, --udp-services-configmap flag를 지원하고 있다.

config map을 미리 생성해 그것을 mount하고 provisioning된 ingress controller의 몇 가지 설정을 바꿔서 가능하도록 하는 방법이 있다.



• 선행 조건
  • ingress controller 설치 >> 본문에서는 nginx ingress controller 기준으로 설명





목차



1. mysql pv , pvc , deploy , service 생성

kind: PersistentVolume
apiVersion: v1
metadata:
  name: pv-mysql
  labels:
    type: local
spec:
  capacity:
    storage: "4Gi"
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/mysql/data"
---
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: pvc-mysql
  namespace: db
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: "4Gi"
---
apiVersion: v1
kind: Service
metadata:
  name: mysql-svc
  namespace: db
  labels:
    app: mysql
spec:
  selector:
    app: mysql
  ports:
  - protocol: TCP
    port: 3306
    targetPort: mysql
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: mysql
  namespace: db
  labels:
    app: mysql
spec:
  replicas: 1
  selector:
    matchLabels:
      app: mysql
  template:
    metadata:
      labels:
        app: mysql
    spec:
      containers:
        - image: mysql:5.7
          name: mysql
          env:
            - name: MYSQL_ROOT_PASSWORD
              valueFrom:
                secretKeyRef:
                  name: mysql
                  key: root.password
            - name: MYSQL_ROOT_HOST # 접근 호스트
              value: '%'

            - name: MYSQL_DATABASE # 구성할 database명
              value: sampledb
            - name: MYSQL_USER # database에 권한이 있는 user
              valueFrom:
                secretKeyRef:
                  name: mysql
                  key: user.name
            - name: MYSQL_PASSWORD # database에 권한이 있는 user의 패스워드
              valueFrom:
                secretKeyRef:
                  name: mysql
                  key: user.password
          ports:
            - containerPort: 3306
              name: mysql
          volumeMounts:
            - name: mysql-persistent-storage
              mountPath: /var/lib/mysql
      volumes:
        - name: mysql-persistent-storage
          persistentVolumeClaim:
            claimName: pvc-mysql



2. mysql ingress

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: mysql-ingress
  namespace: db
  annotations:
    kubernetes.io/ingress.class: nginx
    nginx.ingress.kubernetes.io/server-alias: "mysql.192.168.56.10.sslip.io"
spec:
  rules:
    - host: "mysql.192.168.56.10.sslip.io"
      http:
        paths:
          - pathType: Prefix
            path: "/"
            backend:
              service:
                name: mysql-svc
                port:
                  number: 3306

여기까지하면 일반적인 app 의 service ~ deployment ~ ingress 순서입니다.

3. configmap

my-tcp-services.yml

apiVersion: v1
kind: ConfigMap
metadata:
  name: my-tcp-services
  namespace: ingress-nginx
data:
  3306: "db/mysql-svc:3306"
  # 3306: "네임스페이스 명/외부 노출된 서비스 명:연결할 port 번호""

mysql 은 기본적으로 TCP 통신을 사용하기 때문에 cluster 와 연결하기 위해 configmap 을 apply 해줘야합니다.

4. nginx ingress controller 수정

4.1. nginx ingress controller - deploy 수정

# nginx controller 의 deploy manifest 에 직접 접속
kubectl edit deploy ingress-nginx-controller -n ingress-nginx


# .spec.containers[0].args에 다음 설정을 추가
- --tcp-services-configmap=ingress-nginx/my-tcp-services

4.2. nginx ingress controller - service 수정

# nginx controller 의 service manifest 에 직접 접속
kubectl edit svc ingress-nginx-controller -n ingress-nginx

# .spec.ports에 array형태로 다음 형식의 문구를 추가
  - appProtocol: https
    name: {외부로 노출한 redis cluster service명}
    port: {ingress controller service가 사용할 container port}
    protocol: TCP
    targetPort: {ingress controller service가 routing할 목적지 container port}

저는 3306 으로 넣어줬습니다.

  - appProtocol: http
    name: mysql-svc
    port: 3306
    protocol: TCP
    targetPort: 3306

4.3. Ingress 확인

vagrant@test-vm1:~/yamls$ k get svc -n ingress-nginx
NAME                                 TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                     AGE
ingress-nginx-controller-admission   ClusterIP      10.43.171.128   <none>        443/TCP                                     7d22h
ingress-nginx-controller             LoadBalancer   10.43.168.56    10.0.2.15     80:30388/TCP,443:32112/TCP,3306:31910/TCP   7d22h

ingress-nginx-controller service 에 3306 port 가 추가된 것을 확인할 수 있습니다.



5. DB Connection 확인

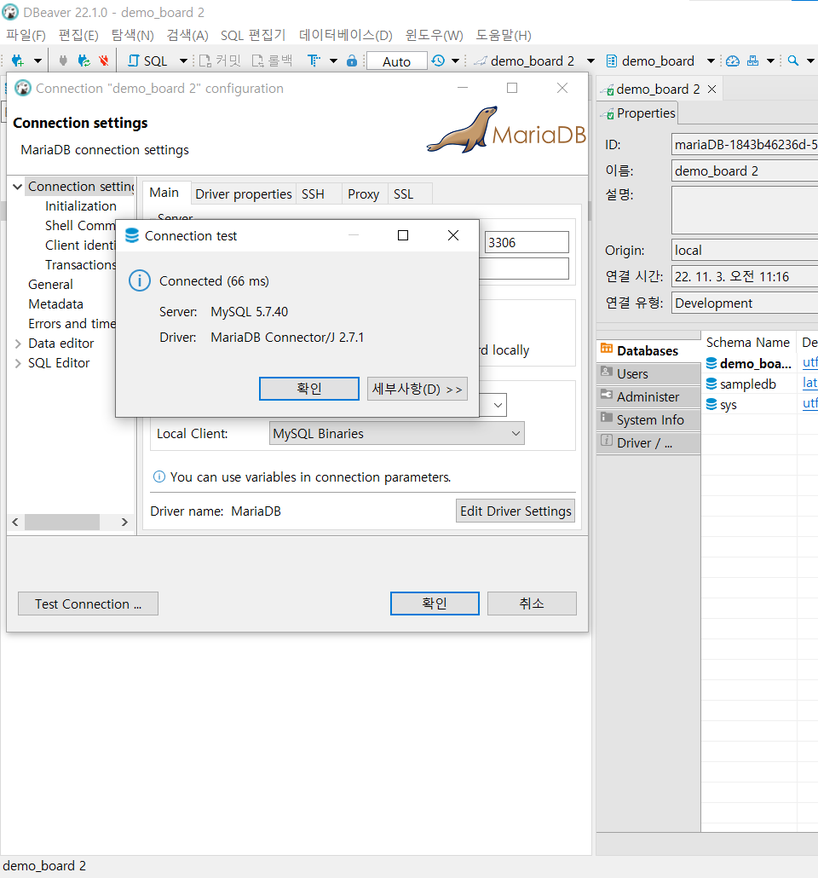

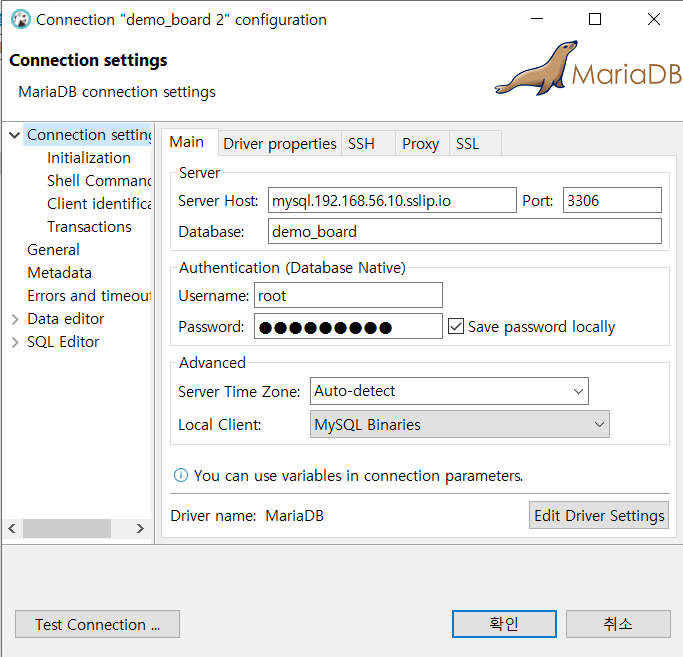

최종 목적인 DB Tool 을 통해 DB Connection을 확인해보겠습니다.
